Выполненные заказы


За последнее время ОАО завод «Пролетарская свобода» выполнил ряд заказов. Были спроектированы планировки размещения оборудования в производственных помещениях заказчиков.

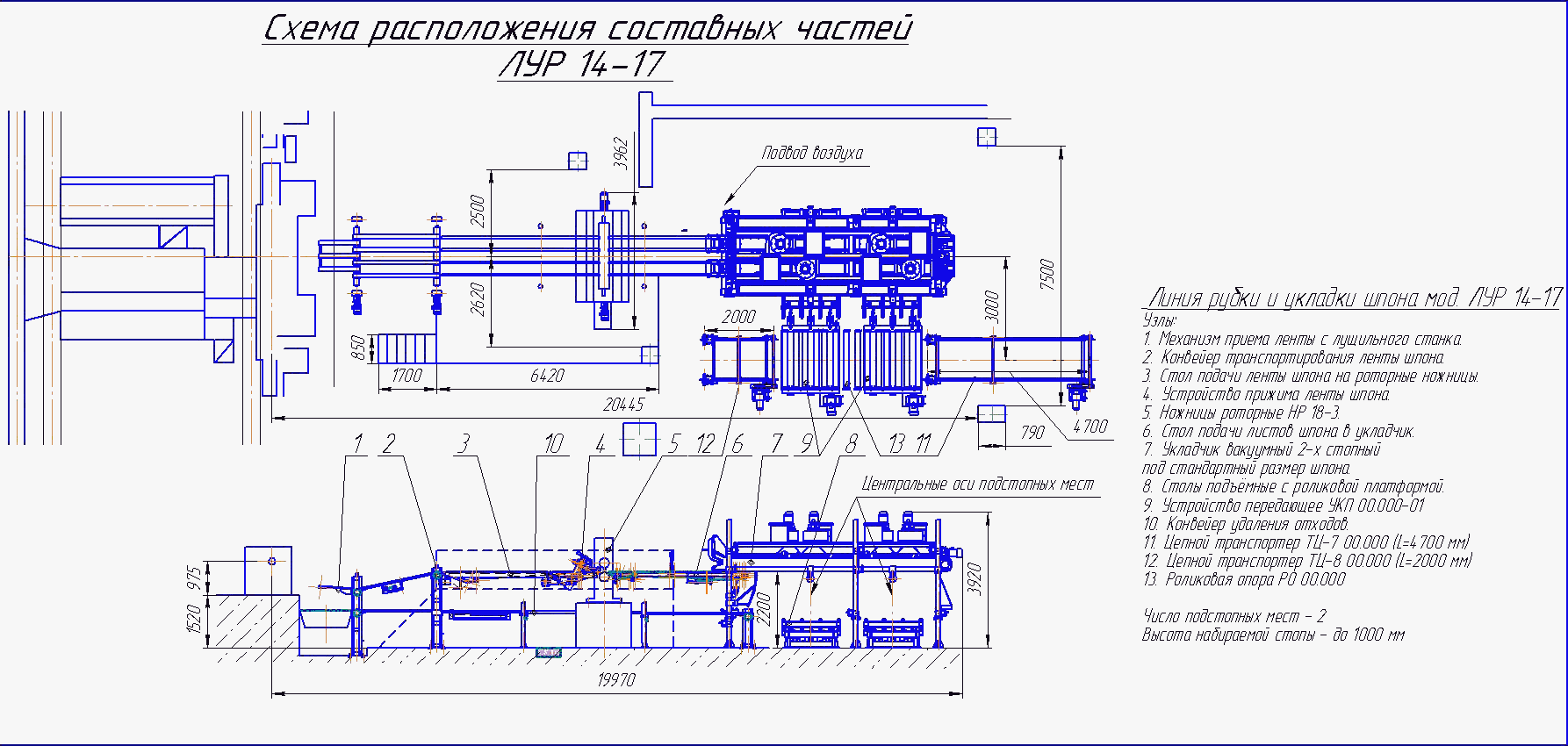

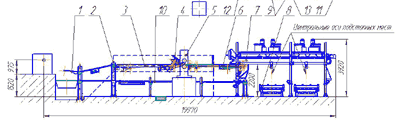

Схема N1. Линия лущения, рубки и укладки шпона мод. ЛУР 14-17

Линия лущения, рубки и укладки шпона мод. ЛУР 14-17
  1. Механизм приема ленты с лущильного станка
  2. Конвейер транспортирования ленты шпона
  3. Стол подачи ленты шпона на роторные ножницы
  4. Устройство прижима ленты шпона
  5. Ножницы роторные НР 18-3
  6. Стол подачи листов шпона в укладчик
  7. Укладчик вакуумный 2-х стопный под стандартный размер шпона
  8. Столы подъемные с роликовой платформой
  9. Устройство передающее УКП 00.000-01
  10. Конвейер удаления отходов
  11. Цепной транспортер ТЦ-7 00.000 (L=4700 мм)
  12. Цепной транспортер ТЦ-8 00.000 (L=2000 мм)
  13. Роликовая опора РО 00.000
Число подстопных мест – 2.
Высота набираемой стопы – до 1000 мм.

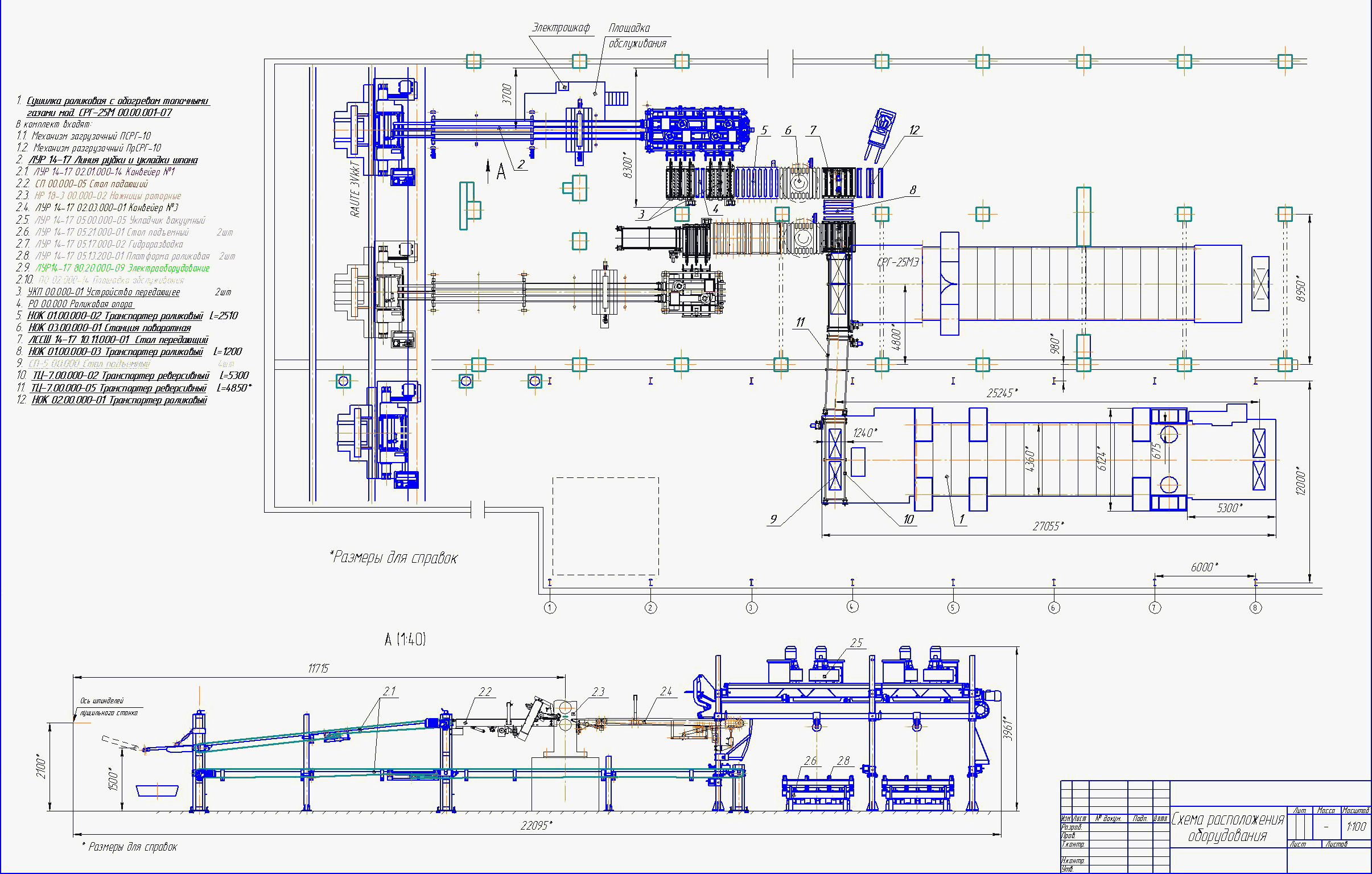

Схема N2. Сушилка роликовая с обогревом топочными газами мод. СРГ-25М в комплекте с Линией рубки и укладки шпона ЛУР 14-17

Сушилка роликовая с обогревом топочными газами мод. СРГ-25М в комплекте с Линией рубки и укладки шпона ЛУР 14-17
  1. Сушилка роликовая с обогревом топочными газами мод. СРГ-25М 00.00.001-07
    В комплект входят:
        1.1 Механизм загрузочный ПСРГ-10
        1.2 Механизм разгрузочный ПрСРГ-10
  2. Линия рубки и укладки шпона ЛУР 14-17
        2.1 ЛУР 14-17 02.01.000-14 Конвейер N1
        2.2 СП 00.000-05 Стол подающий
        2.3 НР 18-3 00.000-02 Ножницы роторные
        2.4 ЛУР 14-17 02.03.000-01 Конвейер N3
        2.5 ЛУР 14-17 05.00.000-05 Укладчик вакуумный
        2.6 ЛУР 14-17 05.21.000-01 Стол подъемный, 2 шт
        2.7 ЛУР 14-17 05.17.000-02 Гидроразводка
        2.8 ЛУР 14-17 05.13.200-01 Платформа роликовая, 2 шт
        2.9 ЛУР 14-17 80.20.000-09 Электрооборудование
        2.10 ПО 02.000.14 Площадка обслуживания
  3. УКП 00.000-01 Устройство передающее, 2 шт
  4. РО 00.000 Роликовая опора
  5. НОК 01.00.000-02 Транспортер роликовый L=2510
  6. НОК 03.00.000-01 Станция поворотная
  7. ЛССШ 14-17 10.11.000-01 Стол передающий
  8. НОК 01.00.000-03 Транспортер роликовый L=1200
  9. СП-5 00.000 Стол подъемный, 4 шт
  10. ТЦ-7 00.000-02 Транспортер реверсивный L=5300
  11. ТЦ-7 00.000-05 Транспортер реверсивный L=4850
  12. НОК 02.00.000-01 Транспортер роликовый
Число подстопных мест – 2.

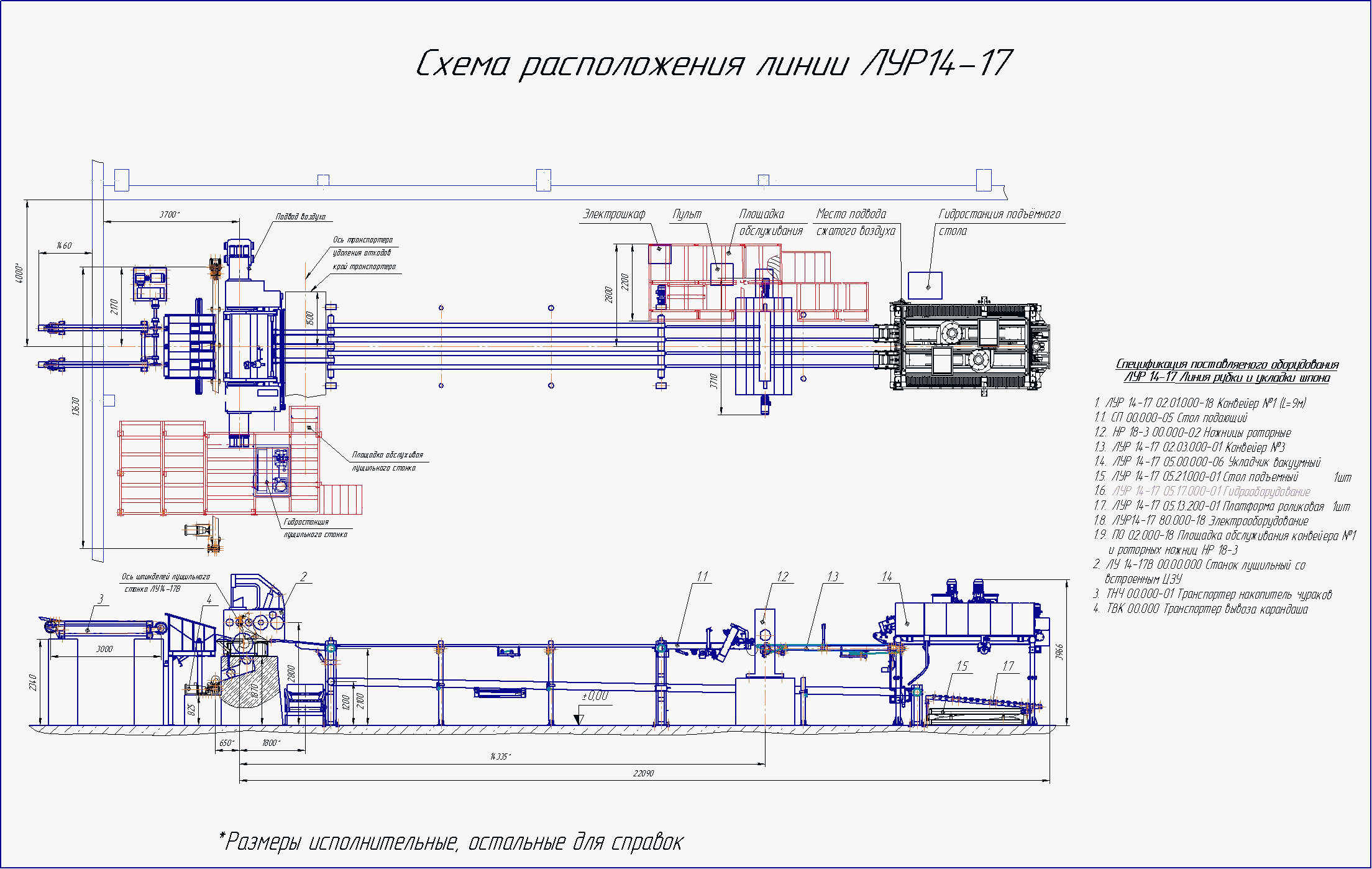

Схема N3. Линия лущения, рубки и укладки ЛУР 14-17 со встроенным ЦЗУ

Линия лущения, рубки и укладки ЛУР 14-17 со встроенным ЦЗУ
  1. ЛУР 14-17 02.01.000-18 Конвейер N1, L=9м
        1.1 СП 00.000.05 Стол подающий
        1.2 НР 18-3 00.000-02 Ножницы роторные
        1.3 ЛУР 14-17 02.03.000-01 Конвейер N3
        1.4 ЛУР 14-17 05.00.000-06 Укладчик вакуумный
        1.5 ЛУР 14-17 05.21.000-01 Стол подъемный, 1 шт
        1.6 ЛУР 14-17 05.17.000-01 Гидрооборудование
        1.7 ЛУР 14-17 05.13.200-01 Платформа роликовая, 1 шт
        1.8 ЛУР 14-17 80.000-18 Электрооборудование
        1.9 ПО 000.18 Площадка обслуживания конвейера N1 и роторных ножниц НР 18-3
  2. ЛУ 14-17В 00.00.000 Станок лущильный со встроенным ЦЗУ
  3. ТНЧ 00.000-01 Транспортер накопитель чураков
  4. ТВК 00.000 Транспортер вывоза карандаша
Число подстопных мест – 1.

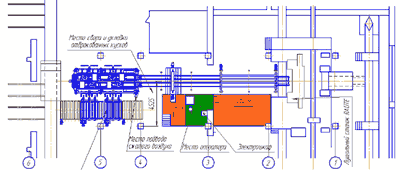

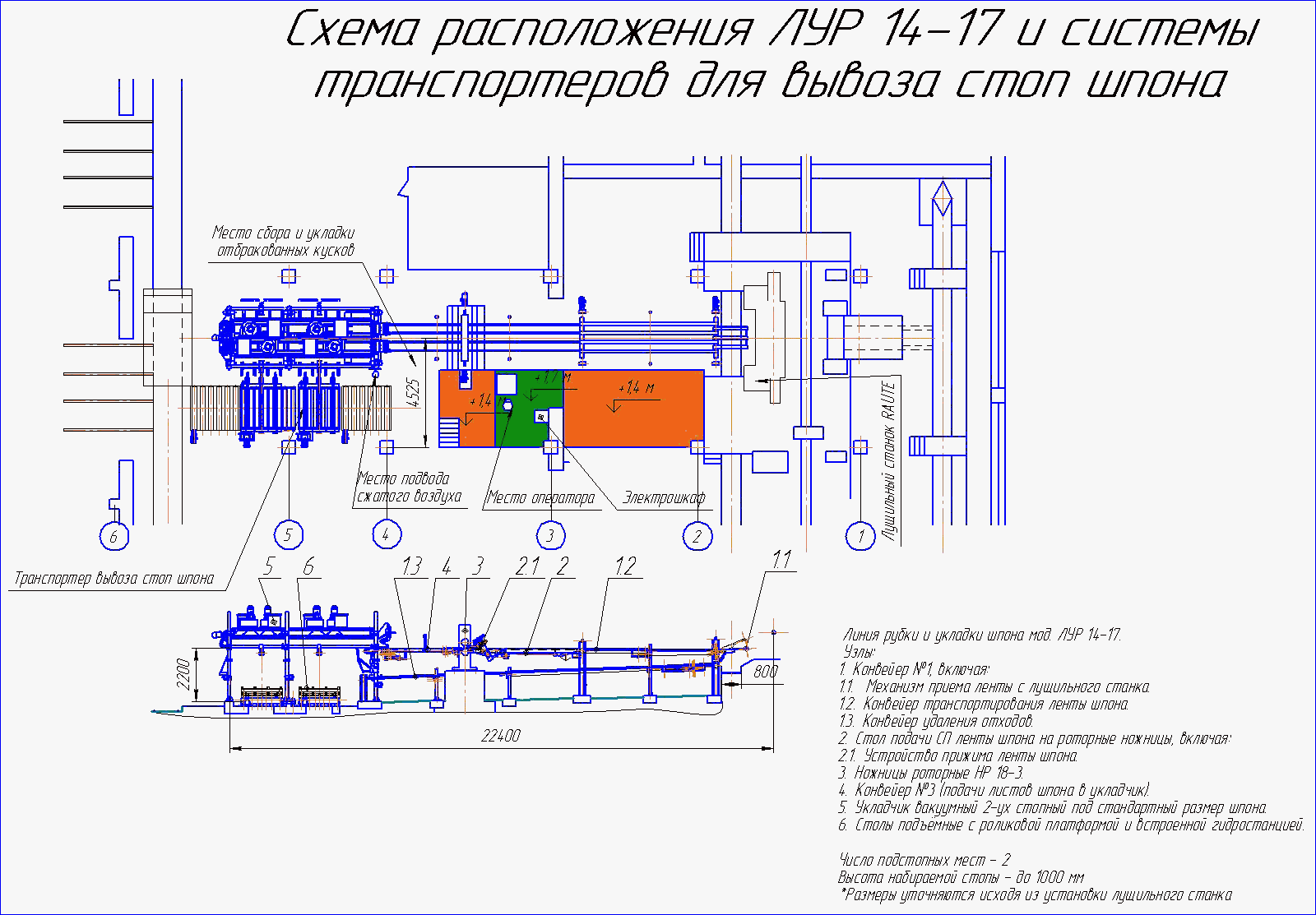

Схема N4. Линия лущения, рубки и укладки шпона ЛУР 14-17 и системы транспортеров для вывоза стоп шпона

Схема N4. Линия лущения, рубки и укладки шпона ЛУР 14-17 и системы транспортеров для вывоза стоп шпона
Линия лущения, рубки и укладки шпона ЛУР 14-17
  1. Конвейер N1, включая:
        1.1 Механизм приема ленты с лущильного станка
        1.2 Конвейер транспортирования ленты шпона
        1.3 Конвейер удаления отходов
  2. Стол подачи СП ленты шпона на роторные ножницы, включая:
        2.1 Устройство прижима ленты шпона
  3. Ножницы роторные НР 18-3
  4. Конвейер N3 (подача листов шпона в укладчик)
  5. Укладчик вакуумный 2-х стопный под стандартный размер шпона
  6. Столы подъемные с роликовой платформой и встроенной гидростанцией
Число подстопных мест - 2.
Высота набираемой стопы - до 1000 мм.

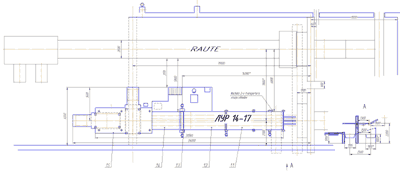

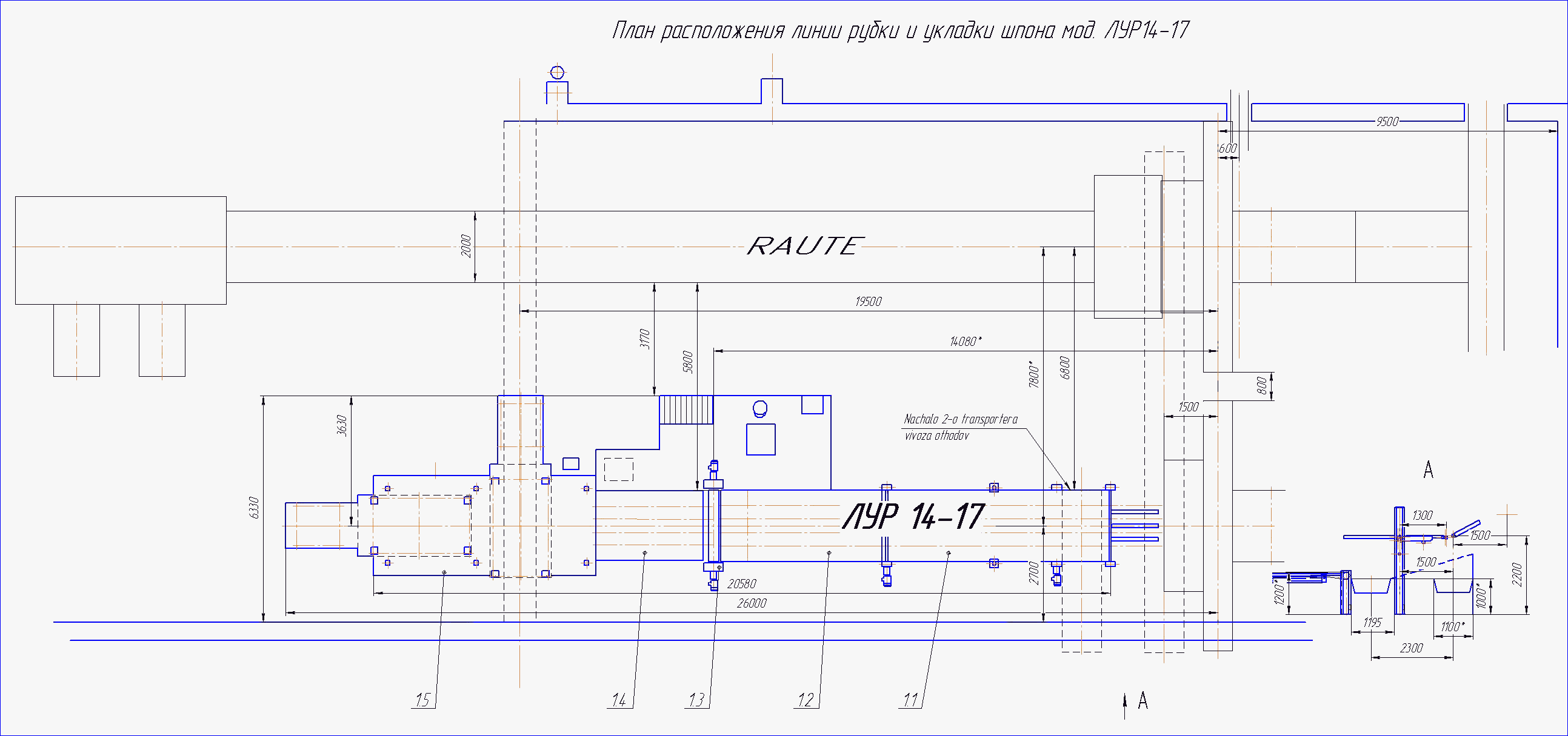

Схема N5. Линия лущения, рубки и укладки шпона ЛУР 14-17

Схема N5. Линия лущения, рубки и укладки шпона ЛУР 14-17
