Завод "Пролетарская свобода" производит оборудование для лущения шпона.

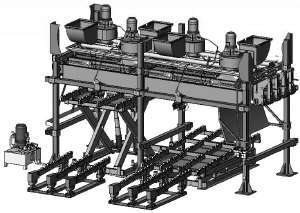

Вакуумный укладчик входит в состав линии лущения, рубки и укладки шпона ЛУР 14-17.
При поступлении на вакуумный укладчик ЛУР 14–17 листы шпона присасываются к подающим ремням и укладываются на подъемный стол.
Количество подстопочных мест согласовывается с заказчиком.
Технические характеристики вакуумного укладчика шпона ЛУР 14–17
Наименование параметров
Данные
Длина укладываемого листа шпона наибольшая, мм
1650
Длина укладываемого листа шпона наименьшая, мм
1250
Ширина укладываемого листа шпона, мм
1750; 2800; 3500*
Толщина укладываемого листа шпона, мм
1 … 2,5
Максимальная высота набираемой стопы листов шпона, мм
1000 … 1500*
Число подстопных мест, шт.
1 … 2*
Производительность двухстопного укладчика (расчетная) при толщине снимаемого шпона 1,5 мм и условии непрерывной подачи листов, м3/ч, не менее
7
Масса укладчика (с подъемными столами и роликовыми опорами), кг, не более
11000
Габаритные размеры укладчика, мм, не более, ДхШхВ
7230х5200х4420
* — по согласованию с заказчиком.
В конструкции укладчика предусмотрена возможность быстрой смены подающих ремней, что значительно снижает время простоя линии.
Модульная конструкция вакуумного укладчика позволяет осуществлять вывоз стоп шпона в обе стороны.
