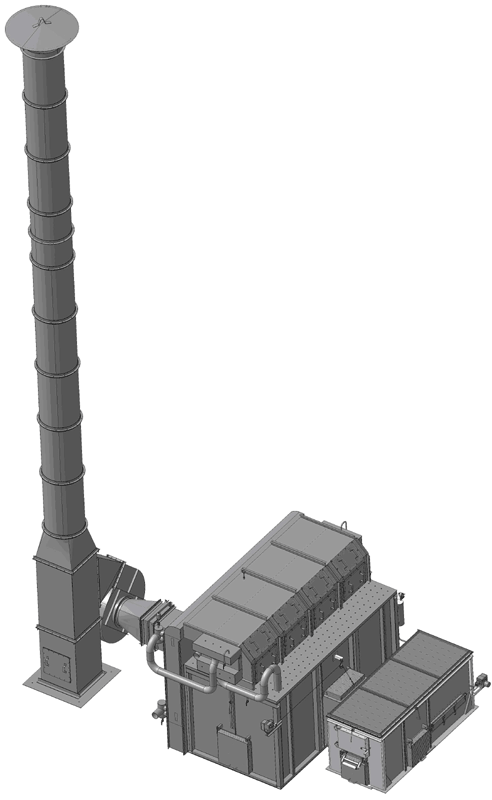

Установка теплогенераторная ТГСВ-1.1Ц


Завод "Пролетарская свобода" производит оборудование для утилизации древесных отходов с возможностью производства тепла.

Установка теплогенераторная модели ТГСВ-1.1Ц предназначена для производства тепловой энергии из отходов деревообработки и их утилизации на нагрев теплоносителя (воды).

Технические характеристики установки теплогенераторной ТГСВ-1.1Ц
Установка теплогенераторная модели ТГСВ-1.1Ц
Наименование параметров ТГСВ-1.1Ц
с переворотным загрузочным устройством с ручной загрузкой
Теплопроизводительность, min-max, Гкал/ч 0,15-1,29
Тепловая мощность, min-max, МВт 0,17-1,5
Разность температур прямой и обратной воды при min-max теплопроизводительности, 0С 3-22
Расход топлива (в пересчёте на твердое топливо), м3/ч 0,3 – 0,8
Топливо Отходы фанерного производства
Характер эксплуатации Непрерывный, с регламентными перерывами (остановками) на чистку
Норма обслуживания (в смену), оператор 1
Потребляемая мощность на рабочих режимах, не более, кВт/ч 23,47
Род тока питающей сети переменный, трёхфазный
50 Гц, 380 В
Установленная мощность электродвигателей, кВт 29 27
Тягодутьевые машины
Дымосос, кВт
ДН-9 (1шт.)
15
Давление воды в тепловом контуре, МПа 0,4-0,65
Температура в тепловом контуре, ?С, не более 115
Габаритные размеры, мм:
    • Длина
    • Ширина
    • Высота (без дымовой трубы)

7300
4900
4100

4500
4560
2990
Высота дымовой трубы, мм 15450
Масса: ТГСВ-1.1Ц (с дымовой трубой), т
в том числе: огнеупорная кладка
42,6
30,6
26,4
16,8

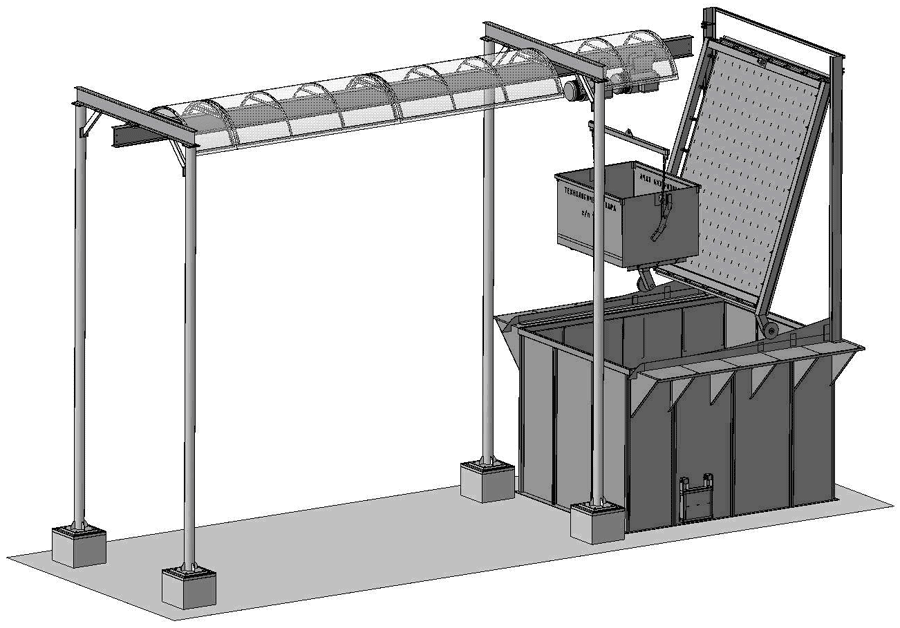

Загрузочное устройство монорельсовое ЗУМ-3 предназначено для загрузки топлива в теплогенераторы типа ТГСВ-5, ТГСГ-3 и ТГСВ-1Ц.

Технические характеристики загрузочного устройства монорельсового ЗУМ-3
Загрузочное устройство монорельсовое ЗУМ-3
Наименование параметров Данные
Количество теплогенераторов, загружаемых топливом, шт. 1 или 2
Тип канатных талей для подъёма и переворота контейнера 13TFII 10416
Количество канатных талей, шт. 2
Грузоподъёмность канатных талей для подъёма и переворота контейнера, кг 2000
Тип привода канатных талей электрический
Род тока питающей сети переменный, трёхфазный
50 Гц, 380 В
Общая установленная мощность электродвигателей, кВт 7,6
Диаметр каната талей, мм 10
Наибольшая высота подъёма контейнера, м 4,0
Номинальная скорость подъёма контейнера, м/мин 8,0
Номинальная скорость передвижения контейнера, м/мин 20,0
Способ управления устройством с переносного пульта и пульта, размещенного на двери шкафа управления
Способ токоподвода к лебёдкам подъёма и переворота контейнера кабельный
Ширина загрузочного устройства, м 3,7
Длина загрузочного устройства*, м 10,8
Высота загрузочного устройства, м 7,5
Масса загрузочного устройства без учёта массы контейнеров, кг 2350
Тип контейнера для загрузки топлива КЗУМ-3 00.00.000-01
Размеры контейнера для загрузки топлива, ШхДхВ, м 1,5х1,9х1,2
Масса контейнера, кг 275
Масса топлива, загружаемая в один контейнер, не более, кг 1700
*Длина устройства может быть изменена по согласованию с заказчиком.

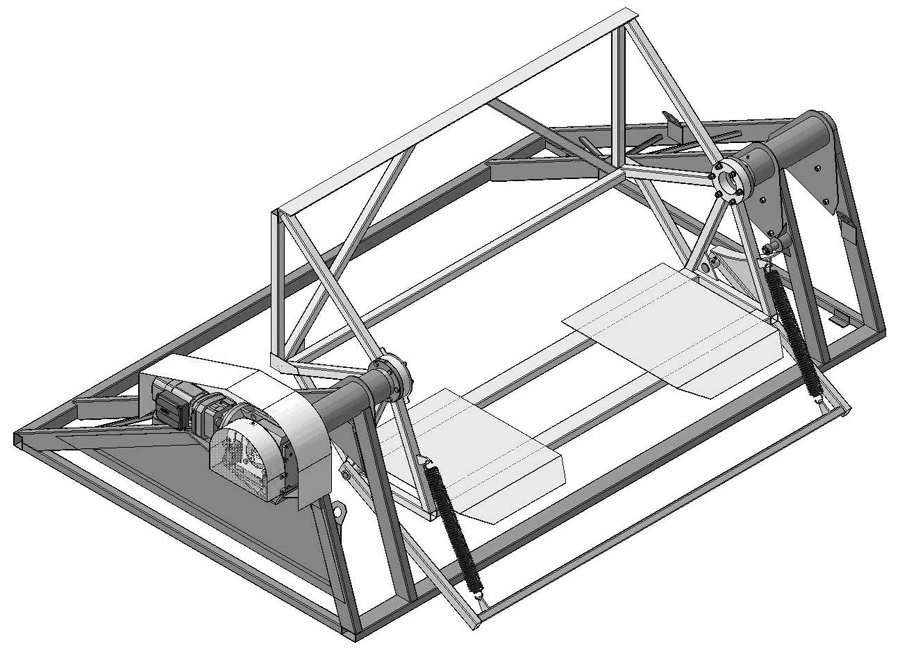

Загрузочное устройство ЗУ-5 предназначено для загрузки топлива в установки теплогенераторные типа ТГСВ-5 и ТГСГ-3.
Механизм загрузки топлива состоит из переворотного устройства и дровозаборника.

Технические характеристики загрузочного устройства ЗУ-5
Загрузочное устройство ЗУ-5
Наименование параметров Данные
Количество теплогенераторов, загружаемых топливом, шт. 1
Род тока питающей сети переменный, трёхфазный
50 Гц, 380 В
Общая установленная мощность электродвигателей, кВт 0,75
Способ управления устройством с переносного пульта
Ширина загрузочного устройства, м 2,7
Длина загрузочного устройства, м 4,1
Высота загрузочного устройства, м 1,7
Масса загрузочного устройства без учёта массы контейнеров, кг 670
Тип контейнера для загрузки топлива КЗУ 00.000-01
Размеры контейнера для загрузки топлива, ШхДхВ, м 1,5х1,9х1,25
Масса контейнера, кг 260
Масса топлива, загружаемая в один контейнер, не более, кг 1700
