Производство фанеры — Роликовые сушилки шпона

Главная | Сушка и сортировка шпона | Роликовые сушилки

Роликовые сушилки являются сушилками непрерывного действия с принудительной многократной циркуляцией воздуха. Шпон передвигается вдоль сушилки системой парных роликов. По характеру агента сушки различают роликовые сушилки газовые и паровые.

Паровые роликовые сушилки. На фанерных предприятиях установлены роликовые сушилки с паровым обогревом СУР-4, СУР-5.

Шпон движется в сушилках по рядам парных роликов, расположенных в пяти этажах сушилки. Нижние ролики приводятся в движение бесконечной цепью, которая входит в зацепление со звездочкой (на каждом нижнем ролике установлена звездочка). При движении цепи звездочка начинает вращаться и через зубчатую передачу передает это движение верхнему ролику. Цапфы верхних роликов свободно помещаются в прорезях опорных досок, что не мешает верхним роликам перемещаться вверх и вниз в зависимости от толщины шпона, не позволяя зубчатой передаче выйти из зацепления.

Паровые роликовые сушилки СУР-4 и СУР-5 выпускают без зубчатых передач. В этом случае верхний ролик заставляет вращаться сила трения, возникающая между ним и движущимся шпоном.

Между стойками секций сушилок крепят металлические козырьки, предотвращающие заломы шпона.

Цепи приводятся в движение от установок, состоящих из электродвигателя, регулятора скорости, лебедки с ведущими звездочками, коробки с ведомыми звездочками и натяжного устройства.

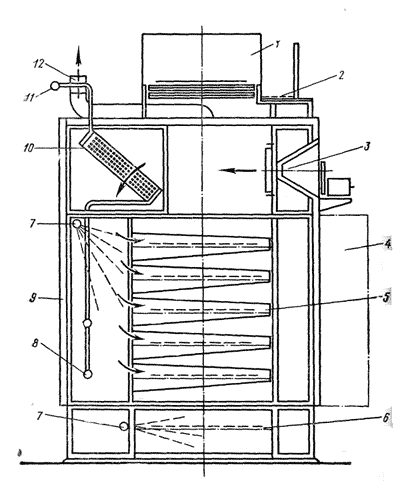

Схема ленточной сушилки
Рис. 33. Схема ленточной сушилки (поперечный разрез) : 1 — конвейер, 2— мостик обслуживания, 3 — вентилятор, 4 — двери, 5 — сопловый короб, б — конвейер камеры охлаждения, 7 — трубы пожаротушения, 8 — труба сбора конденсата, 9 — каркас, 10 — калорифер, 11 — паропровод, 12 — выхлопная труба
