Комплектация фанерного пресса ПФ 16-16 |
|
Завод "Пролетарская свобода" изготавливает фанерный пресс ПФ 16-16.
Комплектация пресса ПФ 16-16
| Обозначение |
Наименование |
Количество |
Примечание |
| ПФ 16-16 00.000-05 |
Пресс фанерный |
1 |
с гидро- и электрооборудованием |
| ПФ 16-16 90.000-XX |
Тепловая обвязка |
1 |
|
|
Комплект ЗИП |
1 |
по согласованию с заказчиком |
| Документы |
| ПФ 16-16 00.000-05 РЭ |
Руководство по эксплуатации |
1 |
|
| ПФ 16-16 00.000-05 РЭ1 |
Руководство по электрооборудованию |
1 |
|
| ПФ 16-16 00.000-05 РЭ2 |
Руководство по гидрооборудованию и тепловой системе |
1 |
|
| ПФ 16-16 00.000-05 РЭ3 |
Комплект документации, необходимой для монтажа и эксплуатации |
1 |
|
|
Комплект сопроводительной документации к покупным изделиям |
1 |
|

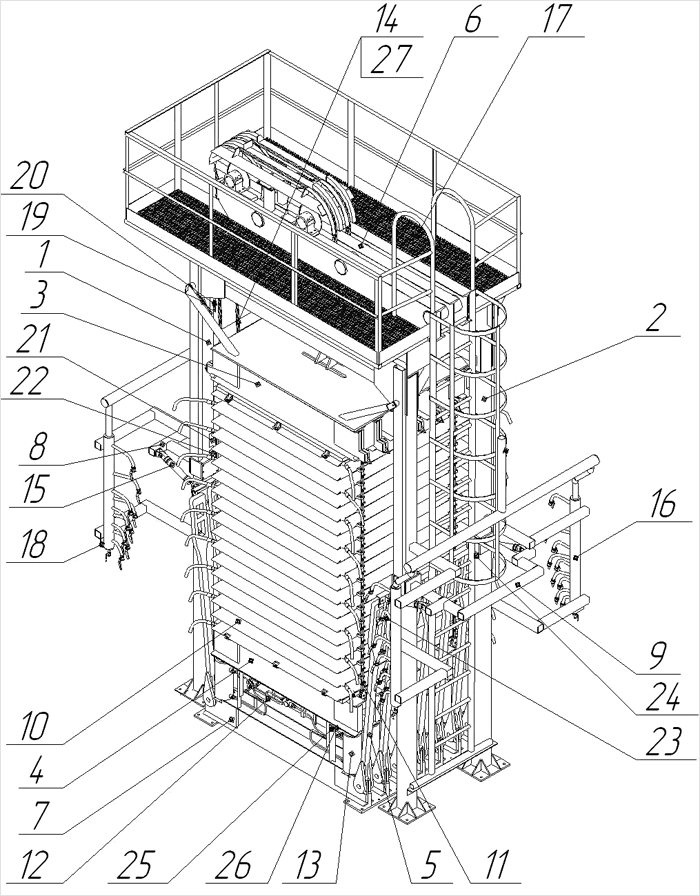

Общий вид и основные узлы пресса фанерного модели ПФ 16-16
| Поз. |
Название |
Чертеж, модель |
Кол-во |
| 1 |
Стойка П-образная (основная) |
ПФ 16-16 03.000-06 |
1 |
| 2 |
Стойка П-образная |
ПФ 16-16 03.000-05 |
1 |
| 3 |
Архитрав верхний |
ПФ 16-16 01.000-01 |
1 |
| 4 |
Архитрав нижний |
ПФ 16-16 02.000 |
1 |
| 5 |
Рычаг накидной |
ПФ 16-16 04.000-03 |
14 |
| 6 |
Перекладина в сборе |
ПФ3-14 04.000-03 |
1 |
| 7 |
Балка нижняя |
ПФ 16-16 06.000-01 |
7 |
| 8 |
Кронштейн |
ПФ3-14 09.000-01 |
1 |
| 9 |
Кронштейн |
ПФ3-14 09.000-02 |
1 |
| 10 |
Плита правая с покрытием
Плита левая с покрытием
Плита правая верхняя
Плита левая нижняя |
ПФ 16-16 08.000-07
ПФ 16-16 08.000-08
ПФ 16-16 08.000-09
ПФ 16-16 08.000-10 |
8
8
1
1 |
| 11 |
Подвес |
ПФ3-14 17.000 |
68 |
| 12 |
Гидроразводка |
ПФ 16-16 60.000-03 |
1 |
| 13 |
Гидроцилиндр рабочего сжатия |
ГЦ 30-150х90х230 |
14 |
| 14 |
Гидроцилиндр подъёма верх. архитрава |
ГЦ 125.63.2200.00.000-03 |
2 |
| 15 |
Гидроцилиндр замков |
ПФ3-14 11.100-02 |
4 |
| 16 |
Тепловая система |
ПФ 16-16 11.000-01 |
1 |
| 17 |
Площадка обслуживания |
ПФ 16-16 23.000 |
1 |
| 18 |
Электрооборудование |
ПФ 16-16 80.000-02 |
1 |
| 19 |
Отражатель оптических датчиков верхнего архитрава |
ВБО М18-76К-8111-СА |
4 |
| 20 |
Оптический датчик верхнего положения верхнего архитрава |
ВБО М18-76К-8111-СА |
1 |
| 21 |
Оптический датчик нижнего 2-го положения верхнего архитрава |
ВБО М18-76К-8111-СА |
1 |
| 22 |
Оптический датчик нижнего 1-го положения верхнего архитрава |
ВБО М18-76К-8111-СА |
1 |
| 23 |
Индуктивный датчик закрытого положения замков |
ВБИ М18-86К-2111 |
4 |
| 24 |
Индуктивный датчик открытого положения замков рычагов |
ВБИ М18-86К-2111 |
4 |
| 25 |
Индуктивный датчик верхнего положения нижнего архитрава |
ВБИ М18-86К-2111 |
1 |
| 26 |
Индуктивный датчик нижнего положения нижнего архитрава |
ВБИ М18-86К-2111 |
2 |
| 27 |
Ветвь канатная ВК 10,0/5640 |
ВК 10,0/5640 |
2 |
Перечень покупных и изнашиваемых изделий пресса ПФ 16-16
| Обозначение |
Наименование |
Место установки |
Материал |
Кол-во |
| ПФ 16-16 08.000-07 |
Плита правая |
поз.10 |
– |
8 |
| ПФ 16-16 08.000-08 |
Плита левая |
поз.10 |
– |
8 |
| ПФ 16-16 08.000-09 |
Плита верхняя |
поз.10 |
– |
1 |
| ПФ 16-16 08.000-10 |
Плита нижняя |
поз.10 |
– |
1 |
| ГЦ 30-150х90х230 |
Гидроцилиндр |
поз.13 |
– |
14 |
| ГЦ 125.63.2200.00.000-03 |
Гидроцилиндр |
поз.14 |
– |
2 |
| ПФ3-14 11.000-02 |
Гидроцилиндр |
поз.15 |
– |
4 |
| GE 70 TXE-2LS (SKF) |
Подшипник |
поз.6 |
– |
8 |
| ПФ3-14 17.001-01 (с ушком) |
Звено |
поз.11 |
Сталь 40X |
68 |
| ПФ3-14 17.002-01 |
Звено |
поз.11 |
Сталь 40X |
204 |
| ПФ3-14 17.003 |
Ось |
поз.11 |
Сталь 45 |
72 |
| ПФ3-14 17.003-02 (с резьбой) |
Ось |
поз.11 |
Сталь 45 |
68 |
| ПФ3-14 17.004-02 |
Пружина |
Система подвеса плит |
Б-2-2 |
34 |
| ВБО М18-76К-8111-СА |
Датчик оптический |
поз.20, 21 |
– |
3 |
| ВБИ М18-86К-2111 |
Датчик индуктивный |
поз.22-25 |
– |
11 |
| РВД 19 IVG-210 C-18BAR-BSP3/4 L=2000мм |
Рукав |
поз.16 |
– |
36 |
| Arigon |
Кран шаровый Dу=20; Pn=40 |
поз.16 |
– |
36 |
|
|
|
|
